一、引言：

　　在高炉炼铁生产中，进料系统是设备的重要组成部分，其可靠性直接影响到生产效率及经济效益。本文对西门子MM440变频器在该系统改造部分的应用，以及该系统的传控部分进行讨论。

二，原系统概述：

　　1、原系统机械部分构成
　　由一台卷扬机拖动两台料车，料车位于轨道斜面上，互为上行、下行，即其中一台料车载料上行，另一台为空车下行，运行过程中电机始终处于负载状态。
　　2、原系统电气部分构成
原系统由一台6极55kW绕线式电机拖动，转子回路靠切换电阻实现速度调整，通过主令控制器（与电机同轴连接）采集料车的位置，控制电阻的投入切除，同时控制机械抱闸的开闭。
　　3、原系统存在的问题：
由于该调速方式为转子串电阻调速，电阻容易烧毁，加上卷扬机钢丝绳松紧程度不一致，有时出现料车挂顶事故，严重影响了生产。

三、新系统构成

　　1、新系统构成框图：

　　2、电气部分改造过程：
　　在不改变原来工人操作习惯的前提下，增加一台S7－224的PLC，保留原来电机，将其转子滑环短接，拆除调速电阻，保留原来主令控制器，在轨道斜面安装两个行程开关，作为料车位置的极限保护。
　　3、新系统工作原理：
　　操作工发出料车1上行指令，选通变频器的固定频率50Hz，变频器由0Hz开始提速，开启抱闸，直到全速运行；随着电机的转动，主令控制器的K1闭合至PLC，由PLC发出中速指令，选通变频器的固定频率20Hz，电机以中速运行；当主令控制器的K2闭合时，选通变频器的固定频率6Hz，电机以低速运行；当主令控制器的K3闭合时．说明料车已经达到终点，变器封锁输出，同时关闭机械抱闸，料车l送料完毕。料车2重复如上过程。

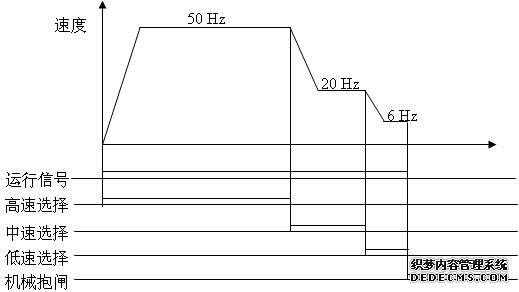

　　4、速度曲线；（以料车1上行为例）

　　5、变频器相关参数设置表

参数号
