工业废气无线监控系统应用方案_4

　　CDMA技术简介

　　CDMA是(CodeDivisionMultipleAccess)即码分多址技术,是近年来用于数字蜂窝移动通信的一种先进的无线扩频通信技术。

　　随着CDMA1X业务的不断深入发展，除了个人用户的普通上网应用外，行业用户对利用CDMA1X组建专用虚拟网的需求也日益增加，统分体现CDMA1X无线数据业务的优势，向用户提供差异性服务，切实满足用户的移动工作需求。联通将VPDN与CDMA1X无线上网技术结合起来，推出了基于CDMA1X的VPDN业务。

　　通过这种业务方案，用户可以组建基于CDMA1X的VPDN网，可以通过各种CDMA1X业务设备入企业内部网络，方便，安全地实现各种数据传输应用。

　　CDMA1X数据传输的优点在于:

　　（1）速度快：CDMA1X的上网速率最高可达到153.6Kbps能够提供平均30Kbps的上行速率，70Kbps的下行速率。

　　（2）稳定性高：CDMA系统切换时的基站覆盖采用单独覆盖双覆盖单独覆盖。

　　（3）组网方便：不需要布线，设点，组网不受限制。

　　（4）保密性高：每次通信时共有4.4万亿种可能的排列，要想破解密码或窃听简直不可想象。

　　第一部分系统概述

　　环境监测是环境保护工作的重要组成部分,是环境管理的基础和技术支持,随着我国工业化和城市化的迅速发展,环境保护也相应大力发展起来,这样就迫切需要加快全国环境管理基础能力的建设,提高环境监测能力和环境监督执法现代水平。我国空气污染的情况相当严重，是全球三大酸雨区之一，1999年全国S02排放总量为1848万吨，居世界第一。在1999年监测的335个城市中，40.5%的城市超过了空气质量三级标准，处于中度或严重污染状态，1999年全球污染最严重的10个城市我国占7个，英国公布的空气污染最严重的20个城市中，我国占16个，所以对大气环境的监测与治理是一件刻不容缓的任务。

　　我国目前绝大部分地区依然采用人工采样和实验室分析为主的大气监测手段，这种方式不能及时、准确地监测到污染物的实时排放情况，使得环境管理人员很难在短时间内摸清所有污染区的实际情况，使有些企业得以偷排、漏排污染物。另外对各种突发性污染源及污染现场，也不能做到即时准确的监测和处理。针对以上情况我公司研发出无线数据传输终端F2203CDMADTU配合工业废气无线监测系统软件，可对污染物浓度进行实时无线监测。通过我司无线DTU将数据传送到监控中心和环境管理部门。工作人员可以在监控中心或办公室进行监测，随时得到即时数据报告，实现远端无人值守。该设备可灵活应用各点采集数据的无线传输；可快速、准确、定时的向中心控制系统提供有力的实测数据。

　　第二部分系统组成

　　本系统由带系统软件的主站、带F2203CDMADTU传输终端的采集器和若干个固定监测站组成。监测中心对各个监测站进行控制指挥，各监测站采集各种污染参数，两者间的控制信息和监测数据通过无线DTU完成。监测中心既是各监测站的指挥中心，又是监测站监测数据的汇集、处理和存贮的数据库。各监测站可设置为自动定时向监测中心发送信息，也可设置为平时处于待机状态，在收到监测中心的指令后才开始启动工作，将信息发送给监测中心，各监测站有数据采集，命令识别，数据发送的功能。

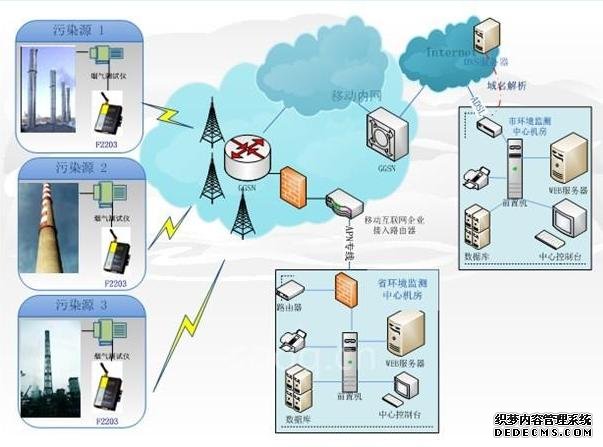

　　网络拓展图：

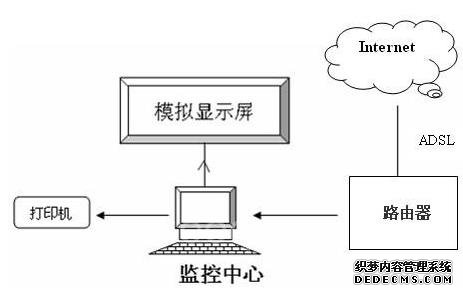

　　一、监测中心由功能比较齐全的计算机外围设备如显示器、打印机、绘图机等和与各监测站系统组成。

　　其中监测中心有如下功能：

　　a)实时功能：遥测、遥控功能；遥测包括有定时巡测和随机点测；

　　b)数据处理功能：数据管理和存储、数据显示、事故报警；

　　c)管理功能：打印功能、参数管理、其中参数管理包括查询修改通道连接状态参数设置等功能；

　　d)图形功能：绘制各种参数曲线，图形检索修改再生等；

　　e)组态功能：再调度主站设置监测站属性、数量、站号各路编号、定义、上下限值，以便组成开放式系统，以利扩展互换。

　　二、终端由高性能、长寿命的电化学传感器和独立的测量模块组成的综合烟气分析仪及无线传输设备F2203CDMADTU组成。

　　监测站的功能为：

　　a)模块化设计：根据用户的需要设置相应的监测参数，独立的测量模块对传感器进行自动校准，仪器自动进行交叉干扰修正；

　　b)水收集器：尘过滤器和传感器滤膜多层保护，自动空气清洗和自动停机保护功能有效保护了整个测量系统，自动排水器自动排除凝结水；

　　c)命令认别功能：可以自行设定采样、数据采集周期，也可以在接收到监控中心的指令后自动启动开关，测得监测数据；

　　d)数据发送功能：把所监测到的数据通过无线数传DTU发送出去。
