OFweek工控网：配电供电装置主供电线路（ 铜排、铝排叫母排）,各分支线（支排）由母排上引下。

母排就是指供电系统中，电柜中总制开关与各分路电路中的开关的连接铜排或铝排。表面有做绝缘处理.主要作用是做导线用。

有时也称母线排，是电力配电设备上的导电材料名称，材质扁铜（相当于电线），没有绝缘层，外面刷有表示相序的颜色油漆，主要用于室内 变压器到 配电柜再到 电源总闸然后连接到各分闸。

1、母排理论重量及载流量选用表

a）、接触面搪锡或镀锡。

b）、环境温度：铜母线为40℃，铝母线为35℃，最高工作温度为85℃。

c）、周围环境温度不等于40℃的校正系数见下表

系数见下表

周围环境温度℃101520253035404550温度校正系数1.291.251.201.151.111.051.00.940.88

d）、周围环境温度不等于35℃的校正系数见下表

周围环境温度℃101520253035404550温度校正系数1.221.181.141.091.051.00.950.890.84

e）、理论重量及载流量选用表

矩型母线允许载流量（交流/直流）最高温度+85℃





规格（mm）重量（kg/m）允许载流量（A）



铜铝




铜铝单根双根单根双根
15×30.40.12205---170---20×30.530.16270---220---25×30.670.20330---270---30×41.070.32465---------40×41.420.43610---/1060495---/88040×51.780.54685/690---/1220555/560---/99550×52.220.68840/850---/1490685/690---/121550×62.670.81935/940---/1660765/770---/135560×63.20.971100/11201700/1950900/9101390/160580×64.271.31445/14752060/25701190/12001680/2070100×65.341.621770/18302410/31701470/15002000/209560×84.271.31290/13102110/24201055/10751730/189080×85.71.731650/17152560/30201360/13952100/2470100×87.122.162030/21303720/39901670/17402460/3040120×88.532.592340/25403320/43001960/21002730/345060×105.341.621440/14902500/26601190/12102070/217080×107.122.161855/19453030/34301520/15852480/2820100×108.92.72260/24203520/42251870/19602940/3450120×1010.73.242585/28804000/48902140/23703300/4000

2、热轧等边角钢

钢号规格重量（kg/m）2.525×25×31.12425×25×41.459
330×30×31.37330×30×41.786
440×40×42.42240×40×52.976
550×50×53.77050×50×64.465
6.363×63×54.82263×63×65.721

3、热轧普通槽钢

钢号规格重量（kg/m）550×37×4.65.446.363×40×4.86.63880×43×5.08.0410100×48×5.310.0012.6126×53×5.512.3214a140×58×6.014.5314b140×60×8.016.7316a160×63×6.517.2316b160×65×8.519.74

4、热轧钢板

厚度（mm）重量（kg/m2）厚度（mm）重量（kg/m2）1.07.853.023.551.29.424.031.41.511.7755.039.252.015.76.047.12.519.6257.054.95

5、根据负荷选用绝缘母线截面

额定电流值A101620253240506380100125140160180200225250315350400



导线截面积mm21.52.54610162535507095120185240



额定电流A电缆截面积铜排尽寸















数量截面积mm2数量尺寸mm×mm














5002150230×5













6302185240×5













700、8002240250×5

6、以空气作为绝缘介质柜内各相导体间与对地净距（cm）

序号额定电压KV3.67.2122440.51导体至接地间净距7.51012.520302不同相的导体间的净距7.51012.518303导体至无孔遮栏间净距10.51315.521334导体至网状遮栏间净距17.52022.528405无遮栏裸导体至地板间净距237.5240242.52482606需要不同时停电检修无遮栏裸导体间的水平净距187.5190129.51982107出线套管至屋外通道地面间净距400400400400400

注：海拔高度超过1000m时1、2项应按每升高1000m增大10%进行修正；3～6项值应分别增加1或2项值的修正值。

7、高原型开关内一次元件的带电距离

海拔高度（m）额定电压（KV）相间、相对地空气绝缘距离（mm）




100020002500300035004000
3.67583869094987.21001101151201251301212513814415015616340.5300330345360375390

8、工频耐压水平

海拔高度（m）额定电压（KV）1000200025003000350040003.62528303234367.23236384043461242474953566040.595106111119126135

注：上表各值为在海拔高度为1000m处（即在加工厂家内）的工频耐压试验值。

在电力系统中，母线把配电装置中的各个载流分支回路连接在一起，起着汇集、分配和传送电能的作用。母线按外型和结构，大致分为以下三类：

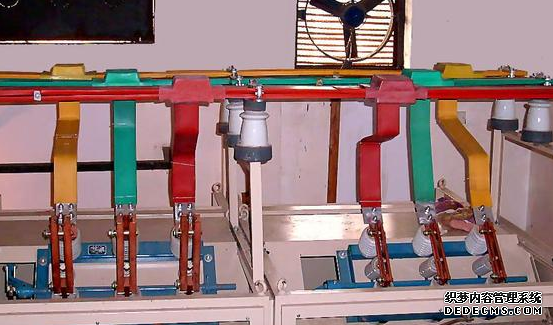

硬母线：包括矩形母线、圆形母线、管形母线等。

软母线：包括铝绞线、铜绞线、钢芯铝绞线、扩径空心导线等。

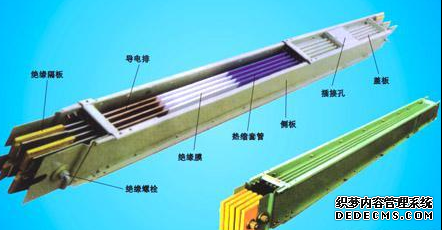

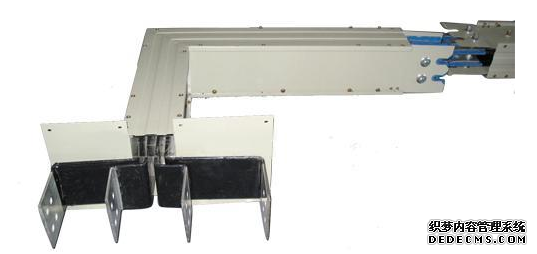

封闭母线：包括共箱母线、分相母线等。
