五张图片看懂什么是智慧工厂_7

一、系统概述

智慧工厂是现代工厂信息化发展的新阶段。在数字化工厂的基础上，利用物联网的技术和设备监控技术加强信息管理和服务，可以清楚掌握整个生产线产销流程、提高生产过程的可控性、减少生产线上人工的干预、即时正确地采集生产线数据，同时合理编排生产计划与生产进度。

二、系统架构

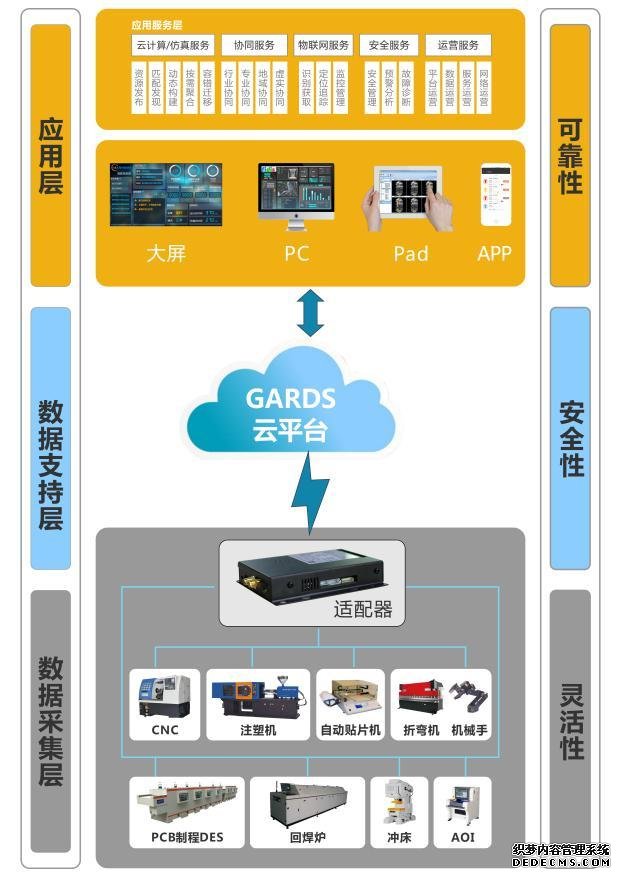

Elephant物联网系统采用分层结构设计，共分为三层：数据采集层（适配器）、数据支持层（Gards云平台）、应用层（FIDIS应用系统）

三、功能介绍

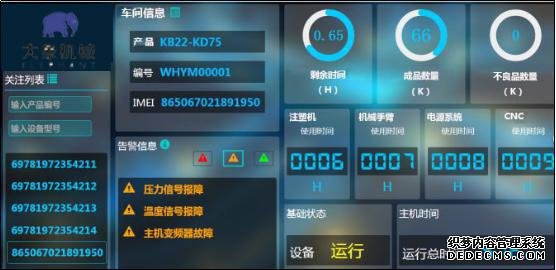

3．1大屏监控显示：

宏观显示：显示整个生产线中所有设备设的运行、停机和故障状态等；

微观显示：点选设备的具体运行实时的状态。

如下图所示：

3．2电脑PC端监控系统画面显示：

可以实现设备台账管理、远程状态监控、设备日常巡检、历史数据查询、报警事故处理、产量数据分析等；

根据管理身份和职能级别的不同，可以设置用户登录账户拥有不同管理权限。

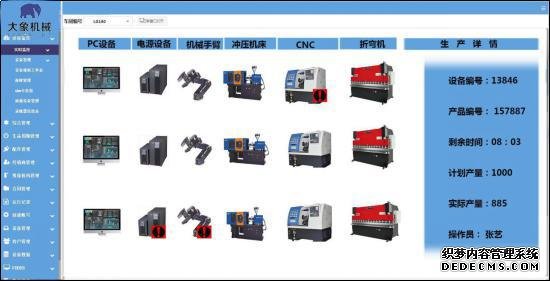

生产线设备实时监控，如下图所示：

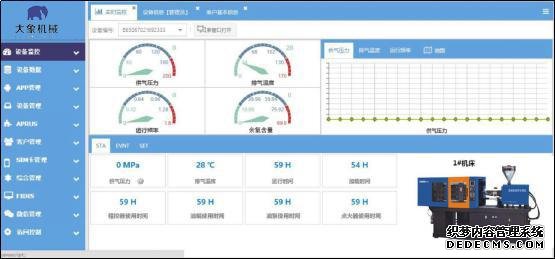

单台设备实时监控画面，如下图所示：

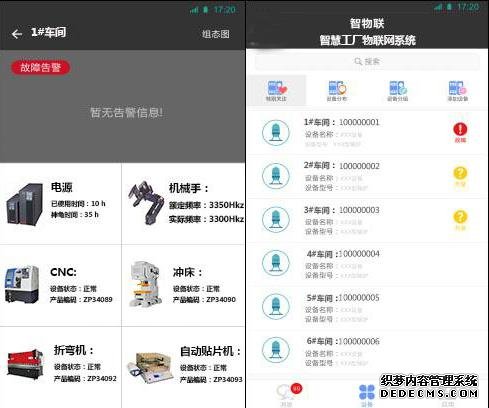

3．3手机APP端显示：
