西门子在上海宝同粉煤灰系统中的应用

项目简介

实施地点：上海，建设单位：上海宝同实业有限公司

行业背景：分级、分选粉煤灰是实现粉煤灰资源化的关键，是有效利用各粒级特性的重要技术措施。粉煤灰的气力分级和分选涉及到粉体的输送、分级、收集、除尘等气固两相流的多项粉体技术，其规模庞大、需与生产在线配套，分选生产的粉煤灰产品质量又要达到一定的工程指标，使分选工程带来相当难度。因此，设计和选用先进的分级设备和自动控制系统是这一技术的关键。

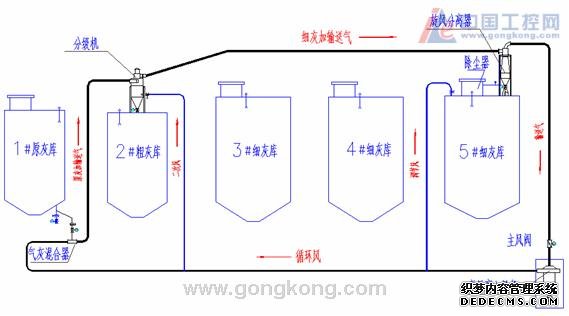

项目的大致控制的设备：

1、分级机:

型 号： SFX-I-40

数 量： 1套

出 力： 40t/h 超负荷能力不低于15%

电机功率： 15KW

分级效率： 80%

气流速度： 17.0~25m/s;

锁气阀卸料出力： 30t/h

电机功率： 2.2kw

防护等级： IP44

灰气比： 0.7-0.9KG/KG

整机重量： 5100kg

整机寿命： 50000h

分选机磨损件寿命： 25000h

结构材料：主轴40Cr，叶轮叶片16Mn，分选机入口粘贴TMC-PS陶瓷耐磨片。

2、旋风分离器：

型 号： SXF-I-40

数 量： 2台

效 率： 95%

锁气阀卸料出力： 25t/h

电机功率： 2.2KW

防护等级： IP44

整机重量： 1700kg2

3、耐磨分选风机

型号： TM9-26

数量： 1套

风量： 　45000~57000　　m3/h

风压： 11000~12100 Pa

风机转速： 1450　　　r/min

风机总重： 2110　　kg （未含电机重量）　

风机叶轮材质： 16Mn　　　

电动机型号： Y355M2-4

额定功率： 250kw

额定电压： 380V

额定电流： 461　　A

额定转速： 1485　r/min

防护等级： IP55　

绝缘等级： F级(温升按B级)

冷却方式： 空冷式　

轴承冷却方式： 空冷　　

电动机总重： 2100　　kg

排入飞灰库的含尘空气量：2600　　m3/h

4、调速型电动锁气给料机

型号： YDJ-E-26

数量： 2套

出力： 40t/h

功率： 2.2　　kW

5、GSB输送泵

型号： GSB150-20

数量： 2台

出力： 20～25t/h

6、罗茨鼓风机（输送用）

型号： ARD-145

数量： 1台

功率： 45KW

气量： 24.1m3 /min

气压： 58.8KPa

转速： 1750rpm

7、软启动器

型 号： PSTB470/250KW

数 量： 1台

电压范围： 200~690V

8、变频器

型 号： MM440

数 量： 2台

功 率： 2.5/15KW

接 口： 485通讯接口
